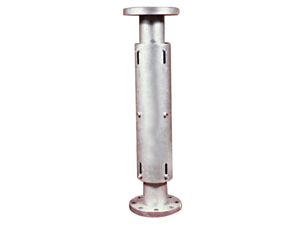

轴向复式波纹补偿器(FS)

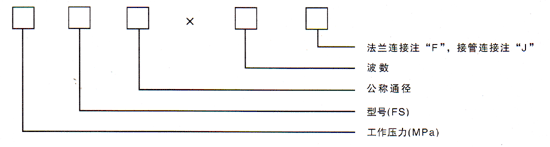

一、型号示例：

举例：0.6FS100×20F
表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。

二、使用说明：
波纹管补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。

三、对固定支座的作用力：
压力推力：Fp=100·P·A 　　　　（N）
轴向弹力：Fx=Kx·X 　　　　　　(N)
式中：P： 最高工作压力或最高试验压力 　　MPa
A： 有效面积（查样本） 　　　　　　cm2
Kx： 补偿器轴向刚度 　　　　　　　N/mm
X： 补偿器使用的轴向补偿量　　　　mm

四、应用举例：
某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质最高温度Tmax=250℃，最低温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。
1、选型，管段所需补偿量为：
X=a·L·△T
=0.0133×85(250-0)
=283mm

式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6FS500×J)

2、支座压力：

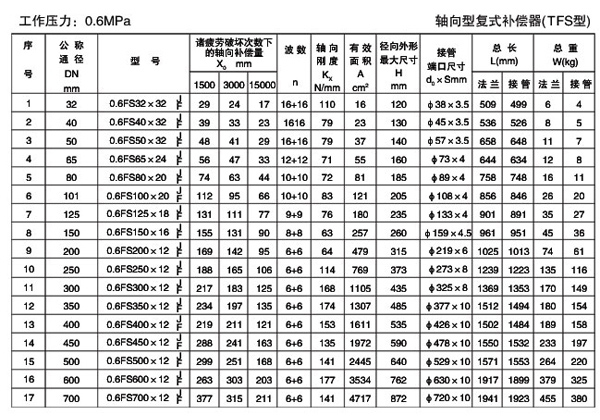

查样本0.6FS500×12J补偿器 A=2445cm2 Kx=141N/mm
压力推力：Fp=100·P·A=100×0.6×2445=146700N
轴向弹力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
