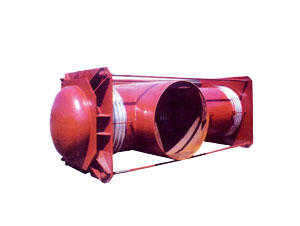

曲管压力平衡波纹补偿器（TQP）

      表示公称通径为Ф500，工作压力为0.25Mpa，波数8/4，碳钢法兰连接万向铰链波金属伸缩节。

3、管压力平衡不锈钢伸缩节（金属伸缩节）结构特点

    金属伸缩节的前部（通道端）有两个总做波纹管，后部（平衡端）有一个平衡波经纬度器，当弯曲管产生横向位移时，大拉杆上的球面螺面绕球面垫圈转动，同时大拉杆承受内推压力。

4、管压力平衡不锈钢伸缩节（金属伸缩节）特点

     金属伸缩节通道端的两个工作波纹管可以补偿弯曲管段产生的横向位移，平衡端的平衡波纹管可以补偿直管段的轴向位移。

5、管压力平衡不锈钢伸缩节（金属伸缩节）

安装使用说明：

   1、曲管压力平衡式不锈钢伸缩节安装在管道的拐弯处或设备相连的空间管道上。它能补偿轴向位移、横向位移，而不会对管道系统或其他设备产生内压推力。金属伸缩节常用于泵、压缩机、气轮机及其他对载荷敏感的管道系统，且能吸振降噪，保证设备安全运行。

    2、金属伸缩节现场安装完成后，须拆除小拉杆。

三、补偿量及支点受力计算：

[例]某管道系统通径DN为700，工作压力为0.6Mpa，工作温度120℃，安装温度为20℃，最低环境温度-10℃，管道材料为碳钢，图中，T点和G点为支点或设备出口、进口。T、G两点位置的初始位移分别为△XT=1.7mm，△YT=3.0mm,△ZT=0，△XG=6mm，△YG=4.5mm，△ZG=3mm，L1=0.9mm，L2=5.5m。
