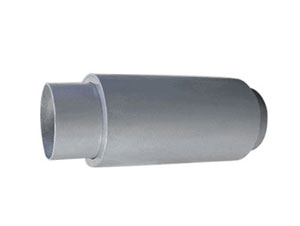

无约束波纹补偿器(WY)

用途：
无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意。

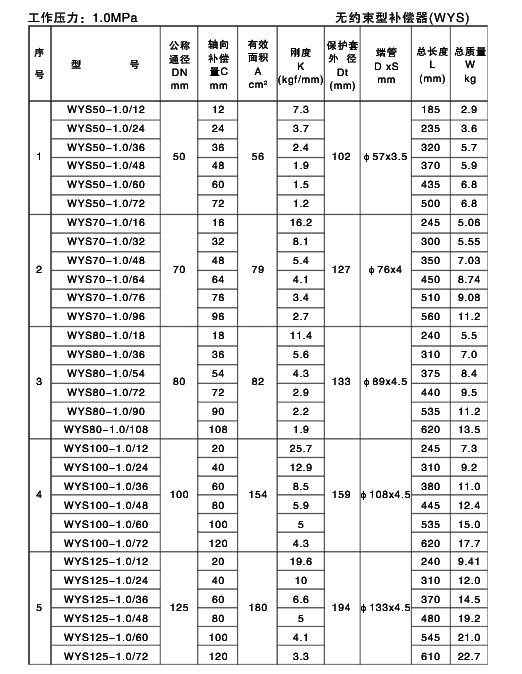

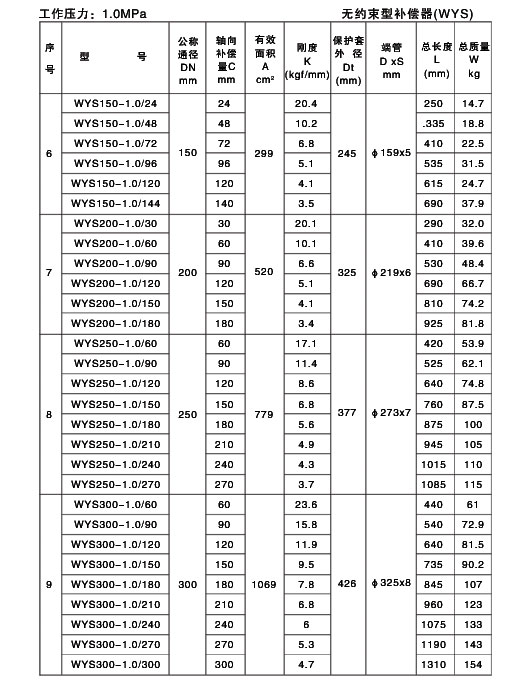

无约束波纹补偿器型号：
本公司生产DN32-DN1500,压力级别：0.25Mpa-2.5Mpa

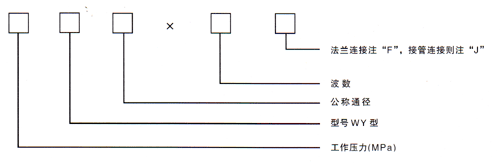

一、型号示例：

举例：0.6WY300×12F
表示：工作压力为0.6MPa，WY代表无约束波纹补偿器，通径DN=300mm，12代表波数，F为法兰连接。

二、产品说明：
“无约束”是国以往的轴向型波纹补偿器对使用有较多约束条件而得名的，无约束波纹补偿器完全消除了以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3要求，使用约束波纹补偿器可使管道的所有支架间距均可任意。

三、按装示意图：
