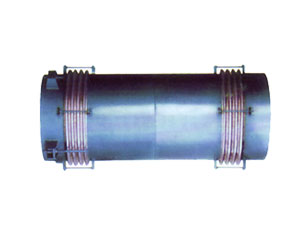

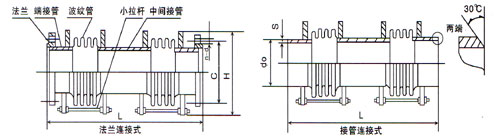

小拉杆横向波纹补偿器(XLB)
产品概述
小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0 ）均单独用作轴向补偿或横向补偿的最大值。
详细介绍
型号示例：

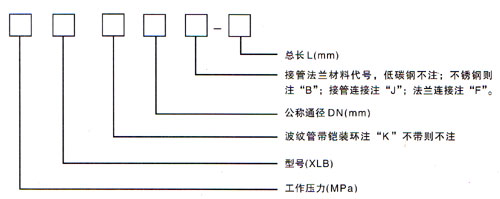

举例：0.6XLB500FB-1500
表示公称通径为500mm,工作压力为0.6Mpa，长度为1500mm，不锈钢法兰连接的小拉杆横向波纹管补偿器。
使用说明：
小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0 ）均单独用作轴向补偿或横向补偿的最大值，此种情况应分别满足以下关系式：
表示公称通径为500mm,工作压力为0.6Mpa，长度为1500mm，不锈钢法兰连接的小拉杆横向波纹管补偿器。
使用说明：
小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0 ）均单独用作轴向补偿或横向补偿的最大值，此种情况应分别满足以下关系式：
X1≤Xo Y1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式：
当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式：
此时，X1,Y1为同时存在轴向位移及横向位移的实际值。

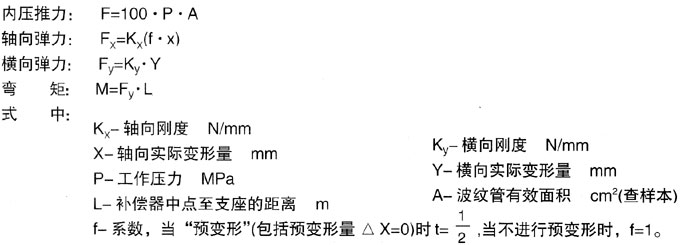

小拉杆横向波纹补偿器对支座作用力的计算：
小拉杆横向波纹补偿器对支座作用力的计算：

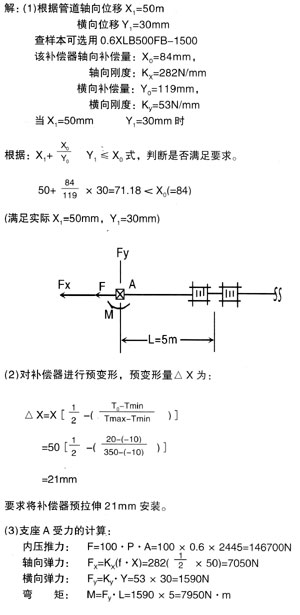

某碳钢管道，公称通径500mm，工作压力0.6Mpa，介质温度350摄氏度，环境最低温度-100摄氏度，补偿器安装温度20摄氏度，根据管道布局需安 装一小拉杆横向型波纹补偿器，用以补偿50mm的轴向位移及30mm的横向位移，已知L=50，补偿器疲劳破次数按15000次考虑，试计算支座A的受力。
